在其他方面，歼轰-7也遇到不少难题，但在有关部门的协调下后逐一获得解决。例如试飞中原型机整个方向舵飞掉了，试飞员竟然将方向控制能力接近零的飞机飞了回来。为此修改了垂尾设计，又用回了米格机的垂尾尖顶设计。由于垂尾改变，一些天线也要重新布置。下图为歼轰-7原型机起飞。请留意再下面的图片，这就是《现代军事》上“轰-7”的广告画。可以清楚的看到歼轰-7原型和批量型号的垂尾的区别。
点击查看更多图片
结构特点
歼轰-7飞机采用常规布局。采用中等展弦比后掠式上单翼，外翼带气动扭转，翼根带填角。斜定轴全动中下平尾，大后掠单垂尾，单腹鳍。两侧进气，蜂腰形机身，两台MK202涡轮风扇发动机并排于后机身内，可提供1万公斤的推力，三点式机身起落架，前起落架为后撑杆形式，主起落架为小轮距“外八字”摇臂式。
歼轰-7飞机长22.325米，翼展12.705米，停机高度6.575米，飞机最大起飞重量28475千克，最大外挂重量6500千克，最大M数1.70，最大使用表速1210千米/小时，转场航程3650～4000千米。歼轰-7的作战半径1650千米，是中国现役轰-5型飞机的两倍。
在飞行控制、火控和武器系统方面，603所正确处理了对空攻击、自卫与对地、海攻击的关系，以对地、海攻击为主；高空特性与低空特性的关系，以低空突防为主。并解决了一系列的重大技术关键，使歼轰-7飞机的综合作战能力大大提高。最终定型的歼轰-7，对比以往的空军作战飞机，具有很多优点。下图为飞豹携带鹰击1超音速冲压空舰导弹的风洞模型。
作战半径大。作战半径可达1650千米。
攻击威力强。前机身右下侧处装有一门23-3型23mm双管炮，备弹200发。全机载弹量5000千克，具有装备大重量、大口径武器的能力。可挂能以多种姿态发射的空空导弹。
歼轰-7主要作战使命是执行对地、海攻击任务，具有一定的歼击护航能力。该机可用于攻击敌战役纵深目标；攻击交通枢纽、前沿重要海、空军基地、滩头阵地、兵力集结点等战场目标；孤立战场、支持、支援地面和海上作战，以及执行远程截击对敌大中型水面舰艇等攻击任务。

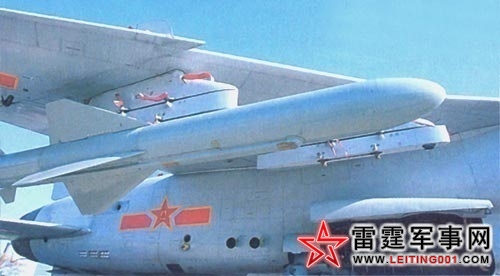

歼轰-7最重要的武器是C-801K/803反舰导弹，最多可带4枚。右图为两枚C-801导弹，颜色不同可能代表其型号不同。两个翼尖挂架可挂霹雳-5近距空空导弹。歼轰-7也是解放军中少有的带有翼尖挂架的飞机。图为齐射霹雳-5导弹。
中低空飞行特性好。603所在国内首创性的采用了线传飞行控制系统，尽管是模拟式线传，但仍具重大意义。歼轰-7设计中，还针对中低空飞行的结构抗疲劳设计和乘员乘座品质进行了专门设计，使飞机具有良好的中低空飞行安全性。
